Функции:
- автоматический розжиг и останов котла;
- предпусковой автоматический контроль герметичности;
- плавное автоматическое регулирование теплопроизводительности;
- плавное регулирование подачи воздуха в соответствии с подачей топлива;
- плановый останов котла;
- формирование информации о текущем состоянии и вывод ее на OLED индикатор;
- возможность проведения регламентного контроля срабатывания защит котла без отключения котла;
- аварийный останов котла с выдачей аварийной звуковой и световой сигнализации, отображение причины останова на OLED индикаторе и за- поминание ее;
- связь с верхним уровнем по интерфейсу RS-485 протокол Modbus-RTU.
- возможность выбора типа и диапазонов датчиков.

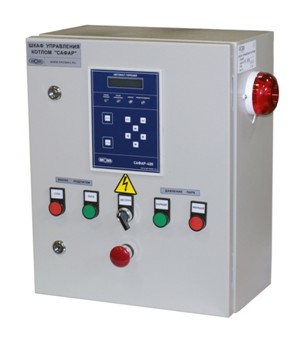

Используется в качестве блока автоматики, включающего в себя:
- Блок управления на базе контроллера САФАР-400;
- Терминальные блоки;
- Пускатели (вентилятор, дымосос);
- Тепловые и промежуточные реле;
- Автоматы электрические;
- Выходные клеммные соединения;
- Панель управления с индикацией и сигнализацией.
| Напряжение питания, В |
220 (+10 …– 15 %) 50 Гц |
| Энергопотребление, А |
7,6 |
| Коммутируемое номинальное напряжение релейных выходов, В |
~220 |
| Коммутируемый ток релейных выходов, А |
2 |
| Коммутируемое номинальное напряжение на электродвигатели вентилятора и дымососа, В |
380 (+10 …– 15 %) 50 Гц |
| Коммутируемый ток на двигатель вентилятора, А |
3,5 |
| Коммутируемый ток на двигатель дымососа, А |
7 |
| Дискретные входные сигналы, В |
24 |
| Аналоговые входные сигналы, мА |
от 4 до 20 |
| Длина экранированного кабеля подключения ионизационного электрода, не более м |
20 |
| Класс защиты |
IP54 |
| Габариты устройства:высота х ширина х глубина, мм |
500х400х270 |
| Температура окружающего воздуха |
0÷70 Сº |
| Масса, не более кг |
12 |
Руководство по эксплуатации Шкаф САФАР-400-ВОДА (3 Мб)
Скачать

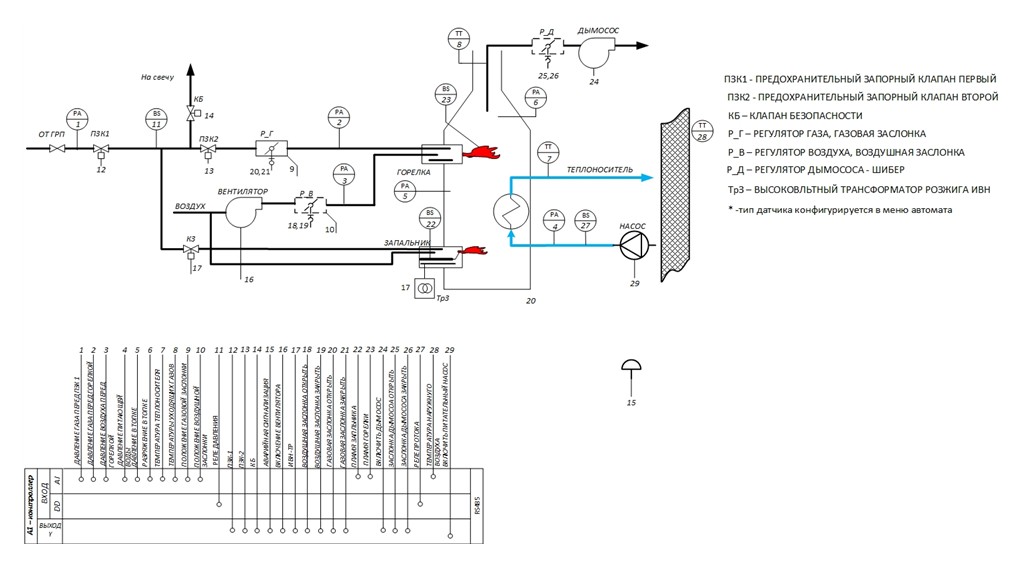

Схемы автоматизации:
Спецификация к схеме автоматизации водогрейного газового котла ВК-21 и прочие
| поз |
Наименование |
Завод изготовитель |
Ед. измер |
Кол-во |
| |
Газовоздушный тракт |
|
|
|
| 1 |
Датчик давления перед ПЗК1 ДДМ-03МИ-10ДИ, Кл. 0,5; 10кПа |
НПП "ПРОМА" |
ШТ. |
1 |
| 11 |
реле давления ДРДМ-50 |
НПП "ПРОМА" |
ШТ. |
1 |
| 2 |
Датчик давления газа перед газовой горелкой ДДМ-03МИ-2б5ДИ, Кл. 0,5; 2,5кПа- |
НПП "ПРОМА" |
ШТ. |
1 |
| 3 |
Датчик давления воздуха перед газовой горелкой
ДДМ-03МИ-4ДИ, Кл. 0,5;4 кПа |
НПП "ПРОМА" |
ШТ. |
1 |
| 12 |
ПЗК 1 Газовый электромагнитный клапан КЭГ-50 |
НПП "ПРОМА" |
ШТ. |
1 |
| 13 |
ПЗК 2 Газовый электромагнитный клапан КЭГ-50 |
НПП "ПРОМА" |
ШТ. |
1 |
| 14 |
Клапан безопасности нормально открытый КЭГ-20НО |
НПП "ПРОМА" |
ШТ. |
1 |
| 17 |
Клапан на запальник КЭГ-15 |
НПП "ПРОМА" |
ШТ. |
1 |
| Р_Г |
Заслонка газовая ЗГП-50 |
НПП "ПРОМА" |
ШТ. |
1 |
| Р_В |
Заслонка воздушная ЗП-80 |
НПП "ПРОМА" |
ШТ. |
1 |
| 8 |
Датчик температуры уходящих газов ПРОМА-ТС-101-01-80мм |
НПП "ПРОМА" |
ШТ. |
1 |
| 5 |
Датчик давления в топке ДДМ-03МИ-6ДИ, Кл. 0,5; 6 кПа |
НПП "ПРОМА" |
ШТ. |
1 |
| 6 |
Датчик разряжения в топке ДДМ-03МИ-0,25ДИВ 0,25кПа |
НПП "ПРОМА" |
ШТ. |
1 |
| Р_Д |
Заслонка дымососа |
|
ШТ. |
1 |
| 22,23 |
Датчик пламени запальника и горелки - ионизационный электрод и фотодатчик ФДС-01-220 |
НПП "ПРОМА" |
ШТ. |
1 |
| |
Общекотолвые параметры |
|
| 4 |
Датчик давления воды ДДМ-03Т-2500 |
НПП "ПРОМА" |
ШТ. |
1 |
| 7 |
Датчик температуры воды ПРОМА-ТС-101-01-80мм |
НПП "ПРОМА" |
ШТ. |
1 |
| 27 |
Датчик протока |
НПП "ПРОМА" |
ШТ. |
1 |
| 28 |
Датчик температуры наружного воздуха ПРОМА ПТ-202 |
НПП "ПРОМА" |
ШТ. |
1 |
| |
Контроллерное оборудование |
|
| |
Шкаф управления САФАР 400 |
НПП "ПРОМА" |
ШТ. |
1 |

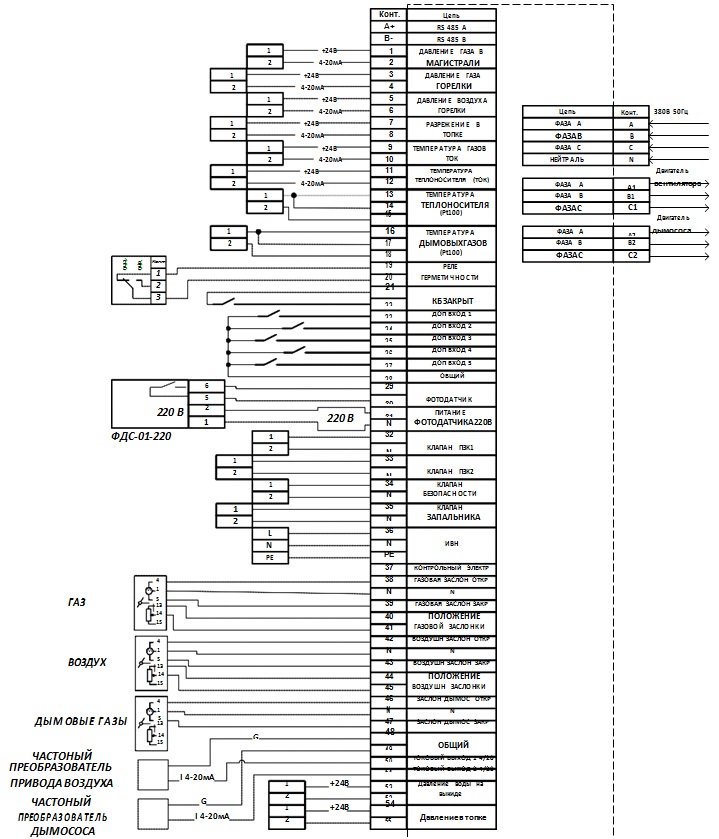

Схема внешних подключений:
