ФДС-Ч

Производитель: НПП "ПРОМА" г. Казань

Описание:

Для преобразования пульсаций потока инфракрасного оптического излучения в электрический сигнал и выдачи сигнала наличия/отсутствия пламени основной горелки на приборы Ф34.2, выдачи аналогового сигнала и коммутации «сухих» контактов (оптоэлектронный ключ).

Используется для контроля наличия пламени горелочных устройств, работающих на любом виде топлива в составе действующих и проектируемых систем защиты котельной автоматики, в составе запально-защитных устройств ГОСТ Р 52229-2004 и горелок ГОСТ 21204-97. Заменяет фотодатчик типа ФДЧ.

21 660 ₽

шт

Отправить заказ

Наличие: Есть в наличии

Рабочий диапазон, инфракрасный спектр λ,нм	<1800
Входной сигнал: низкочастотная пульсация излучения пламени, Гц	3-10
Входной сигнал: -на Ф34.2, В -аналоговый, В -«сухие» контакты, В	минус 9±1 0÷9 =300; ≈300, 50 Гц, ток ≤0.1А
Время срабатывания, с: -при появлении пламени -при погасаний пламени	1 2
Напряжение питания, постоянный ток, В	=24
Потребляемый ток, не более, А	0,1
Сопротивление изоляции, МОм	>20
Температура окружающей среды, °С	от -40 до +60
Степень защиты, (код IP)	IP40
Габаритные размеры (без фланца), мм	60х140х85
Масса, не более, кг	0,3

Декларация (1.9 Мб) Скачать

Руководство по эксплуатации ФДС-Ч (2.2 Мб) Скачать

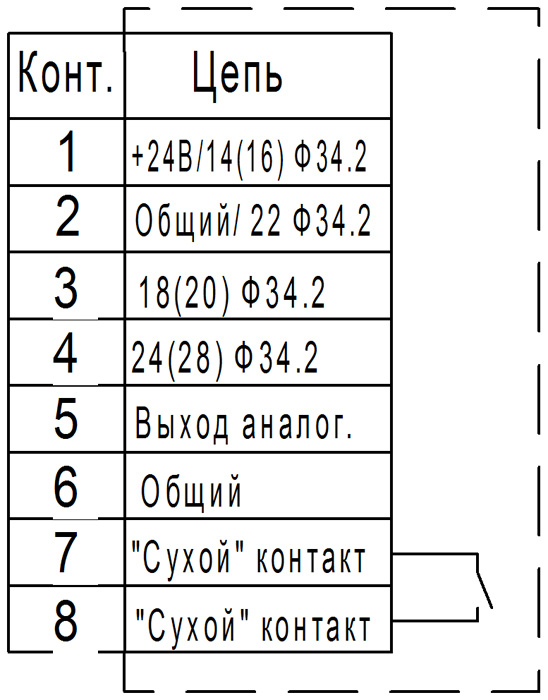

Схема внешних подключений:

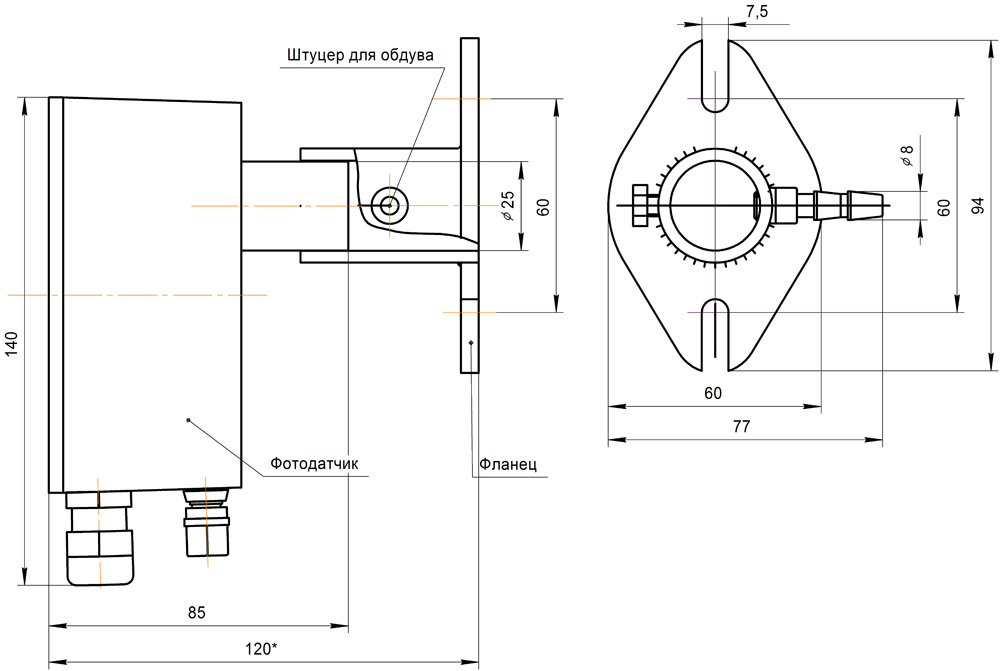

Габаритные и установочные размеры:
