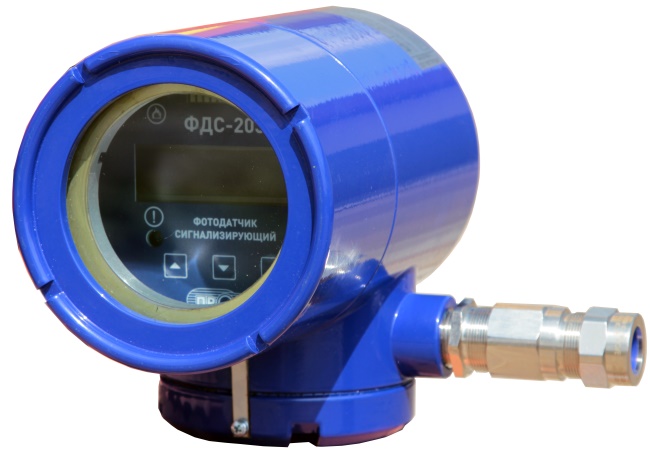

ФДС-203-Exd выполнен в моноблочном исполнении, имеет высокопрочный металлический корпус исполнения IP65, подсоединение кабеля – надежная клемная колодка с удобным доступом
Маркировка взрывозащиты 1Ex d IIB+H2 T5 Gb
Температура применения – от минус 60С до плюс 60С, с применением воздушного охлаждения до +90, сигнализация от перегрева,
современная элементная база – является залогом для стабильной и безаварийной работы на нефтехимических производствах.
Комплектуется взрывозащищенными гермовводами.
Исполнения:
1 – (270-380) нм;
2 – (230-285) нм;
3 – (185-260) нм;
4 – (900-1700) нм;
5 – (320-1100) нм;
6 – (1200-2550) нм;
Применение
- Сигнализация погасания или потускнения факела;
- Отображение интенсивности факела горелки в % на цифровом индикаторе;
- Предупредительная сигнализация о возможном погасании факела или засорении стекла;
- Самоконтроль исправности фотодатчика и линий связи;
- Выходной аналоговый сигнал с сигнализатора от 4 до 20 мА;
- Работа по интерфейсу RS – 485 по протоколу MODBUS-RTU;
- Возможность работы в 2-х режимах: с учетом фонового излучения от других горелок и без него.
- Самонастройка чувствительности прибора для учета фонового излучения (установка нуля);
- Самонастройка чувствительности прибора на пламя контролируемой горелки;
- Ручная настройка чувствительности с коэффициентом в диапазоне 0-255
- Частотная фильтрация инфракрасного по частоте в диапазоне от 7 – 200 Гц
- Высокая температурная устойчивость прибора, измерение температуры внутри корпуса и сигнализация о превышении допустимого значения
- До трех уставок по интенсивности в зависимости от выбранного режима работы;
| Количество каналов |
2 независимых фотоприемника по двум независимым каналам, работают одновременно работа по И / ИЛИ / сумме двух каналов |
| Выходы |
|
| 1) релейные сигналы |
«Пламя»– реле «Авария» – реле «Потускнение факела» – 2 реле |
| Напряжение внешних коммутируемых цепей, не более: для цепей переменного тока для цепей постоянного тока |
»220 В, 50Гц 30В / 2А |
| Регулировка порога срабатывания реле |
0-100% Свободно устанавливаемая |
| 2) аналоговый, отдельно по двум каналам, мА |
4 – 20 |
| 3) коммуникационный протокол |
RS-485 Modbus |
| Диапазон длин волн, нм |
210-380 – УФ 550 – 1040 – ИК |
| Время срабатывания, не более - при появлении пламени, с - при погасании пламени, с |
1 2 |
| Угол обзора, град |
5-6 |
| Напряжение питания, В |
от = 24 до =30 |
| Потребляемый ток, не более А |
0,2 |
| Габариты прибора: ширина х высота х глубина, мм |
|

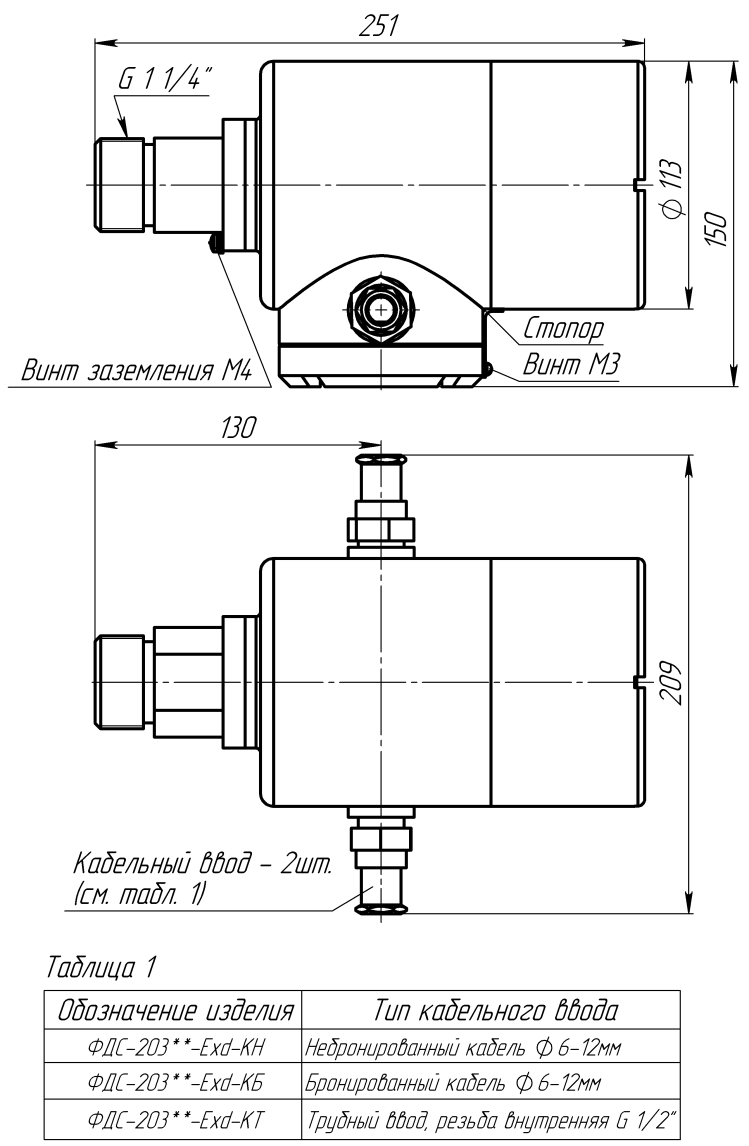

Габаритные и установочные размеры:
