Вид топлива – газ/мазут

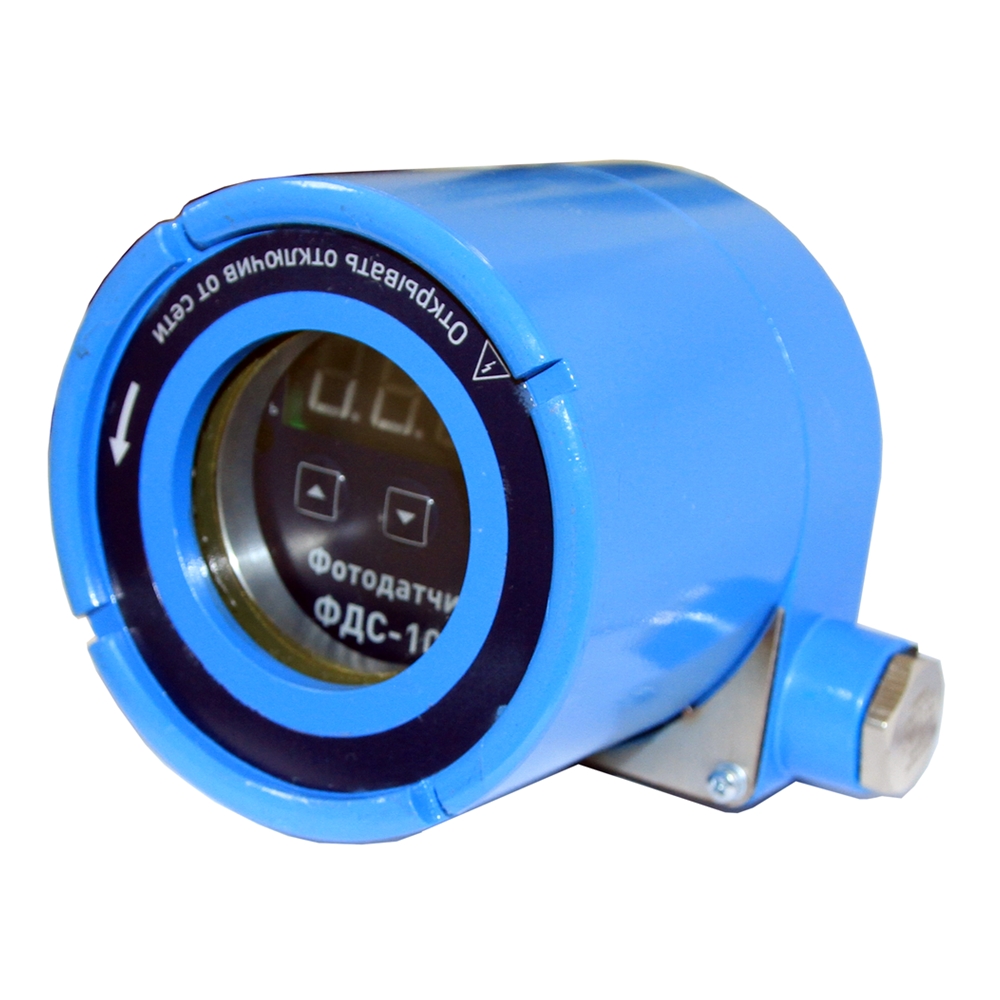

Принципиально новая версия датчиков контроля пламени горелок для нефтехимических производств.
ФДС-103-Exd имеет уровень взрывозащиты «d» с видом взрывозащиты «Взрывонепроницаемя оболочка» и маркировку по взрывозащите «1ExdIIBT5.
- Система самоконтроля и отказоустойчивости соответствует самым строгим требованиям для промышленной эксплуатации
- Контроль исправности фотоприемника
- Контроль исправности электронной схемы
- Контроль температуры внутри датчика
- Пароль для входа в меню настроек
- Сигнализация о загрязнении стекла и снижении интенсивности факела
- Ресурс новейшего высокочувствительного фотоприемника последнего поколения в 7-10 раз выше, чем у ранее применявшихся колбовых, фоторезистивных и фотодиодных приемников
- Расширенный температурный диапазон от - 60 до + 60 0С,
- Прочный антивандальный корпус и степень защиты IP65 позволяют использовать датчик в самых тяжелых и неблагоприятных климатических и эксплуатационных условиях
Достоинства:
- Регулировка чувствительности/усиления датчика через меню – 30 ступеней
- Светодиодная индикация текущего значения интенсивности горения пламени.
- Цифровая индикация интенсивности пламени в %.
- Два оптоэлектронных релейных выхода (на отсутствие пламени и понижение интенсивности). Позволяет контролировать загрязнение стекла.
- Регулируемая установка положения коммутирующих контактов реле - нормально-разомкнутые/ нормально-замкнутые
- Регулируемое время срабатывания появления/погасания пламени от 0 до 5 с
- Установка значения гистерезиса срабатывания реле
- Прямой 4..20 mA или обратный 20..4 mA токовый выход
- Связь с верхним уровнем по протоколу Modbus-RTU
- Монтажный узел для установки на любые типы горелок
Основные технические характеристики:
принимаемый оптический спектр излучения (длина волны) для исполнения ФДС-103-Exd, нм:
1
2
3
4
5
6 |
(270-380)
(230-285)
(185-260)
(900-1700)
(320-1100)
(1200-2550) |
| Выходной сигнал |
Оптоэлектронное реле
Токовый аналоговый сигналь 4-20мА |
| Допустимая нагрузка |
100 мА при 30 В постоянного тока;
от 1 до 500 Ом. |
Время срабатывания (регулируемое, настраивается в меню), с
при появлении пламени
при погасании пламени |
0-5
0-5 |
| Питание, постоянный ток В |
от 24В ± 2,4В |
| Потребляемый ток, максимальный, А |
0,5 |
| Температура окружающего воздуха |
от минус 60 до плюс 60°С |
| Степень защиты по ГОСТ 14254–96 |
IP65 |
| Габаритные размеры, мм, ширина х высота х глубина |
166х180х104 |
| Масса прибора, кг |
2,0 |
Руководство по эксплуатации ФДС-103-Ехd (1.9 Мб)
Скачать

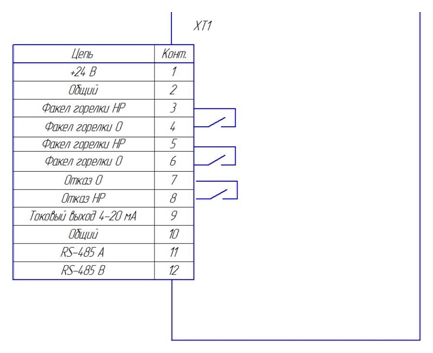

Схема внешних подключений:
Схема подключения внешних цепей к фотодатчику ФДС-103А1-Exd

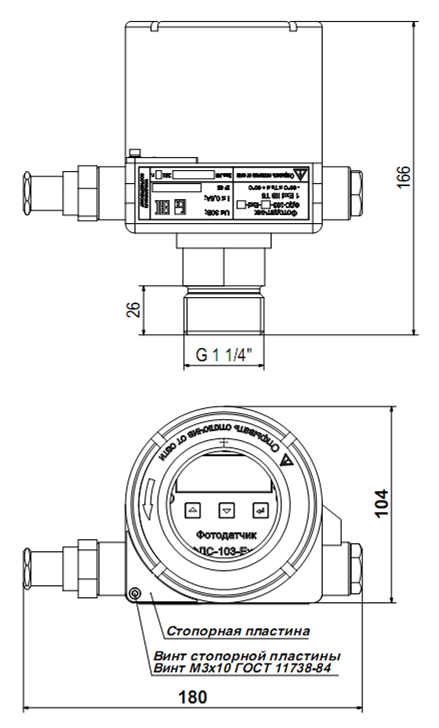

Габаритные и установочные размеры:

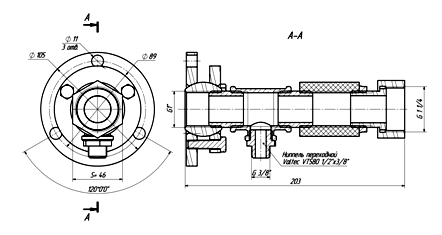

Монтажный узел СЕ-07-05 с юстировкой
