Функции:
- автоматический розжиг и останов котла;
- предпусковой автоматический контроль герметичности газовых клапанов;
- дискретное регулирование теплопроизводительности (большое и малое горение);
- плановый останов котла;
- формирование информации о текущем состоянии и вывод ее на OLED индикатор;
- возможность проведения регламентного контроля срабатывания защит котла без отключения котла;
- аварийный останов котла с выдачей аварийной звуковой и световой сигнализации, отображение причины останова на OLED индикаторе и запоминание ее;
- автоматическую защиту, обеспечивающую останов котла и блокировку его пуска при возникновении аварийных ситуаций:
- возможность выбора задействованных защит и включения функции автоматического контроля герметичности с помощью меню автомата горения;
- связь с верхним уровнем по интерфейсу RS-485 протокол Modbus – RTU;
- возможность до трех аналоговых датчиков (4 – 20) мА;
- функция контроля сетевого напряжения питания.

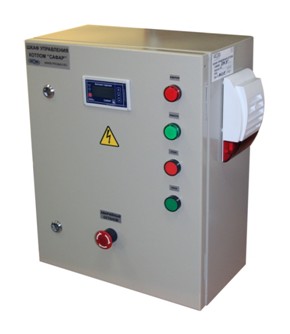

Используется в качестве блока автоматики, включающего в себя:
- Блок управления на базе контроллера САФАР-200-БЗК;
- Пускатели (вентилятор, дымосос);
- Тепловые и промежуточные реле;
- Автоматы электрические;
- Выходные клеммные соединения;
- Панель управления с индикацией и сигнализацией.
| Рабочее напряжение |
380В (+10..-15%) / 50Гц |
| Потребляемая мощность, не более кВа |
7,6 |
Максимальная нагрузка на контакты релейных выходов, А
Нагрузка на пускателях (по умолчанию) |
4
10 |
| Дискретные входные сигналы |
220В / 50Гц |
| Аналоговые входные сигнал |
(4 – 20)мА |
| Длина экранированного кабеля иондатчика, не более м |
20 |
| Тип подключаемого датчика температуры |
Pt100 |
| Степень защиты |
IP54 |
| Температура окружающего воздуха, 0С |
от -0 до +70 |
| Габариты устройства, мм |
500х400х270 |
Руководство по эксплуатации Шкаф САФАР-БЗК-ВОДА (3.2 Мб)
Скачать
Схемы автоматизации

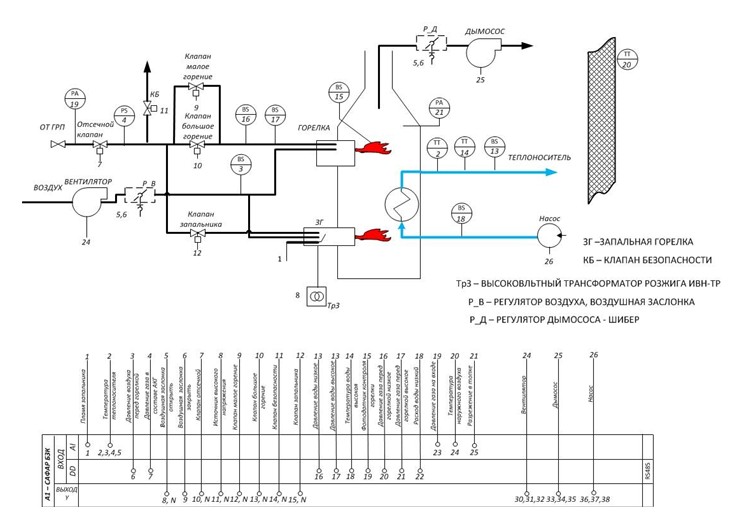

Вариант 1:

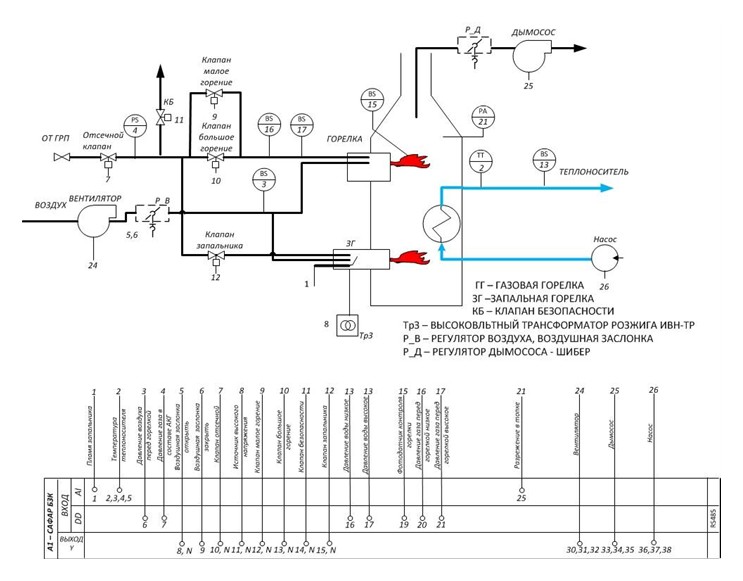

Вариант 2:
Спецификация к схеме автоматизации водогрейного газового котла ВК-21 вариант 1
| поз |
Наименование |
Завод изготовитель |
Ед. измер |
Кол-во |
| 1 |
Запальник ЭЗГ-МК |
НПП "ПРОМА" |
шт. |
1 |
| 3 |
Реле давления воздуха перед горелкой ДРДМ -1ДИ |
НПП "ПРОМА" |
шт. |
1 |
| 4 |
Реле давления для проверки герметичности клапанов ДРДМ - 5ДИ |
НПП "ПРОМА" |
шт. |
1 |
| Р_В |
Привод воздушной заслонки ЭПУ -6Р |
НПП "ПРОМА" |
шт. |
1 |
| 7 |
Газовый электромагнитный клапан КЭГ-50 |
НПП "ПРОМА" |
шт. |
1 |
| 8 |
Источник высокого напряжения ИВН-ТР |
НПП "ПРОМА" |
шт. |
1 |
| 9 |
Газовый электромагнитный клапан КЭГ-20 |
НПП "ПРОМА" |
шт. |
1 |
| 10 |
Газовый электромагнитный клапан КЭГ-40 |
НПП "ПРОМА" |
шт. |
1 |
| 11 |
Клапан безопасности нормально открытый КЭГ-20НО |
НПП "ПРОМА" |
шт. |
1 |
| 12 |
Газовый электромагнитный клапан КЭГ-15 |
НПП "ПРОМА" |
шт. |
1 |
| 15 |
Фотодатчик ФДС-01 220 |
НПП "ПРОМА" |
шт. |
1 |
| 16 |
Реле давления газа перед горелкой низкое ДРДМ-1ДИ |
НПП "ПРОМА" |
шт. |
1 |
| 17 |
Реле давления газа перед горелкой высокое ДРДМ-5ДИ |
НПП "ПРОМА" |
шт. |
1 |
| 19 |
Датчик давления газа на входе ДДМ03-10ДИ-МИ |
НПП "ПРОМА" |
шт. |
1 |
| 21 |
Датчик разрежения в топке ДДМ03-0,25ДИВ-МИ |
НПП "ПРОМА" |
шт. |
1 |
| |
Общекотолвые параметры |
|
|
| 2 |
Датчик температуры горячей воды ПРОМА-ТС-101-01-80мм |
НПП "ПРОМА" |
шт. |
1 |
| 13 |
Датчик давления воды ДМ2010 Сг |
|
шт. |
1 |
| 18 |
Реле протока воды РП |
НПП "ПРОМА" |
шт. |
1 |
| 20 |
Датчик температуры наружного воздуха ПРОМА ПТ-202 |
НПП "ПРОМА" |
шт. |
1 |
| |
Контроллерное оборудование |
|
|
| |
Шкаф управления Сафар-БЗК- ВГ |
НПП "ПРОМА" |
шт. |
1 |
Спецификация к схеме автоматизации водогрейного газового котла ВК-21 вариант 2
| поз |
Наименование |
Завод изготовитель |
Ед. измер |
Кол-во |
| 1 |
Запальник ЭЗГ-МК |
НПП "ПРОМА" |
шт. |
1 |
| 3 |
Реле давления воздуха перед горелкой ДРДМ -1ДИ |
НПП "ПРОМА" |
шт. |
1 |
| 4 |
Реле давления для проверки герметичности клапанов ДРДМ - 5ДИ |
НПП "ПРОМА" |
шт. |
1 |
| Р_В |
Привод воздушной заслонки ЭПУ -6Р |
НПП "ПРОМА" |
шт. |
1 |
| 7 |
Газовый электромагнитный клапан КЭГ-50 |
НПП "ПРОМА" |
шт. |
1 |
| 8 |
Источник высокого напряжения ИВН-ТР |
НПП "ПРОМА" |
шт. |
1 |
| 9 |
Газовый электромагнитный клапан КЭГ-20 |
НПП "ПРОМА" |
шт. |
1 |
| 10 |
Газовый электромагнитный клапан КЭГ-40 |
НПП "ПРОМА" |
шт. |
1 |
| 11 |
Клапан безопасности нормально открытый КЭГ-20НО |
НПП "ПРОМА" |
шт. |
1 |
| 12 |
Газовый электромагнитный клапан КЭГ-15 |
НПП "ПРОМА" |
шт. |
1 |
| 15 |
Фотодатчик ФДС-01 220 |
НПП "ПРОМА" |
шт. |
1 |
| 16 |
Реле давления газа перед горелкой низкое ДРДМ-1ДИ |
НПП "ПРОМА" |
шт. |
1 |
| 17 |
Реле давления газа перед горелкой высокое ДРДМ-5ДИ |
НПП "ПРОМА" |
шт. |
1 |
| 21 |
Датчик разрежения в топке ДДМ03-0,25ДИВ-МИ |
НПП "ПРОМА" |
шт. |
1 |
| |
Общекотолвые параметры |
|
шт. |
|
| 2 |
Датчик температуры горячей воды ПРОМА-ТС-101-01-80мм |
НПП "ПРОМА" |
шт. |
1 |
| 13 |
Датчик давления воды ДМ2010 Сг |
|
шт. |
1 |
| |
Контроллерное оборудование |
|
шт. |
|
| |
Шкаф управления Сафар-БЗК- ВГ |
НПП "ПРОМА" |
шт. |
1 |

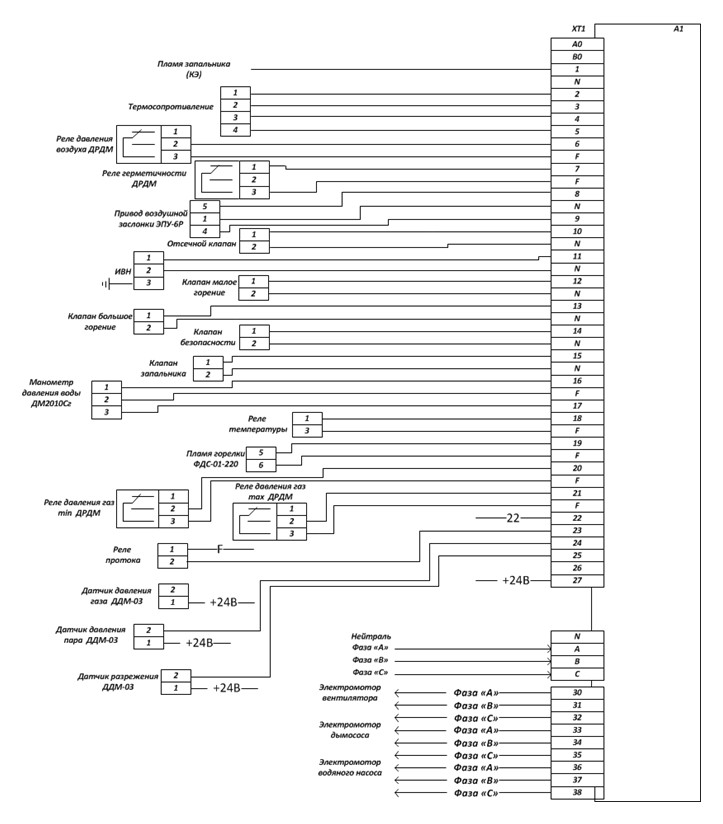

Схема внешних подключений

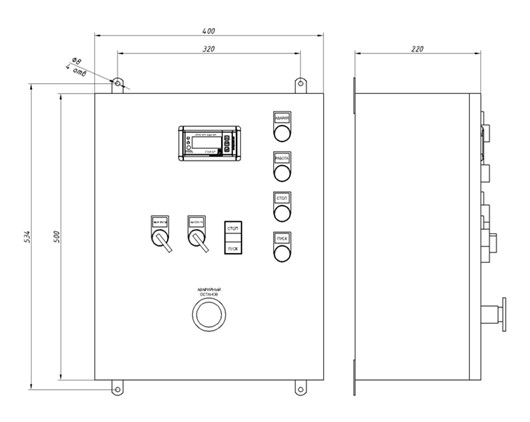

Габаритные и установочные размеры

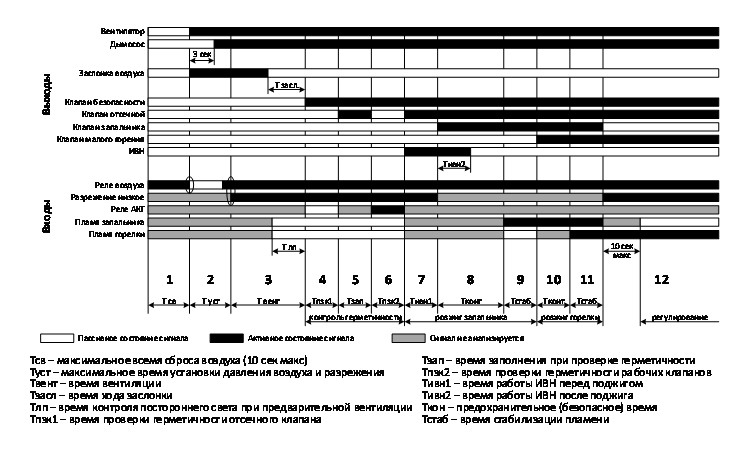

Диаграмма работы
