Функции:
- автоматический пуск и останов горелки котла;
- поддержание в заданных пределах температуры горячей воды или давления пара путем регулирования мощности горелки. Трехпозиционный режим работы;
- модификация с часами реального времени, позволяющая работать по часовому, суточному и недельному расписанию температурного режима;
- дискретное регулирование подачи воздуха в соответствии с подачей топлива (большое, малое горение и режим ожидания);
- запоминание первопричины аварии и индикация причины при последующем включении на ЖКИ дисплее;
- передачу электрического сигнала «Авария» на диспетчерский пульт;
- дополнительный канал контроля пламени запальника;
- дискретный вход фотодатчика контроля пламени горелки;
- функция автоматической проверки герметичности перед каждым розжигом горелки;
- управление контрольным клапаном отсекателем и клапаном безопасности;
- связь с верхним уровнем по интерфейсу RS-485 протокол Modbus-RTU;
- возможность подключения до трех аналоговых датчиков (4–20) мА;
- функция контроля сетевого напряжения питания.

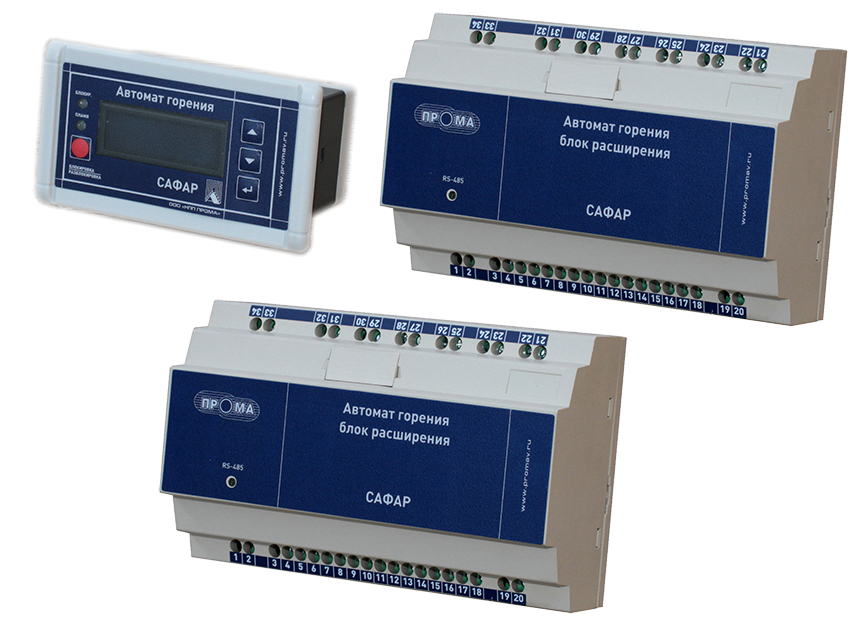

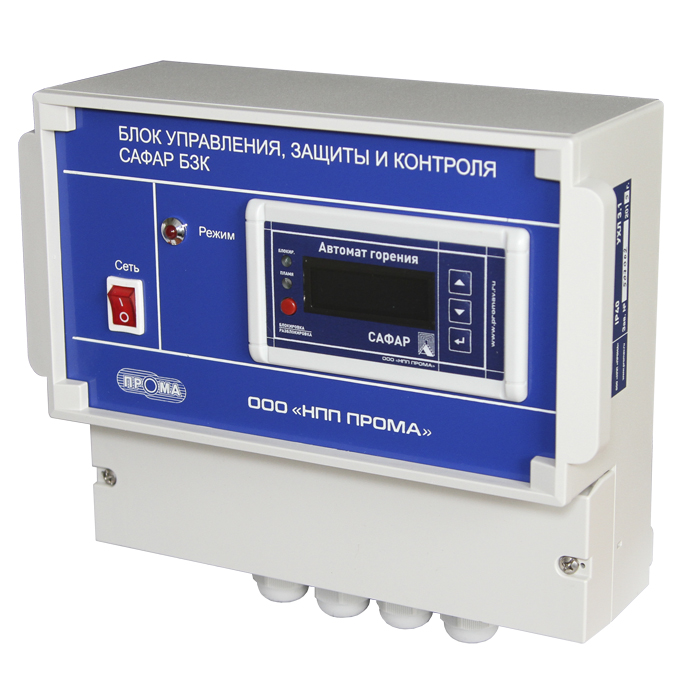

Используется в качестве блока автоматики, включающего в себя модуль управления и модуль ввода/вывода.
Основные технические характеристики:
|
Рабочее напряжение
|
187-242 В / 50Гц
|
|
Потребляемая мощность, не более ВА
- при розжиге
- рабочий режим
|
300
50
|
|
Максимальная нагрузка на контакты релейных выходов
|
4,0A, cos Ø 1,0
2,0A, cos Ø 0,4
|
|
Длина экранированного кабеля подключения иондатчика, не более м
|
20
|
|
Тип подключаемого датчика температуры
|
Pt100
|
|
Степень защиты
|
IP40
|
|
Температура окружающего воздуха, °С
- стандартное исполнение
- специальное исполнение
|
от -20 до +65
от -40 до +65
|
|
Масса, не более, кг
|
1,2
|
Руководство по эксплуатации САФАР-211-БЗК (2.2 Мб)
Скачать

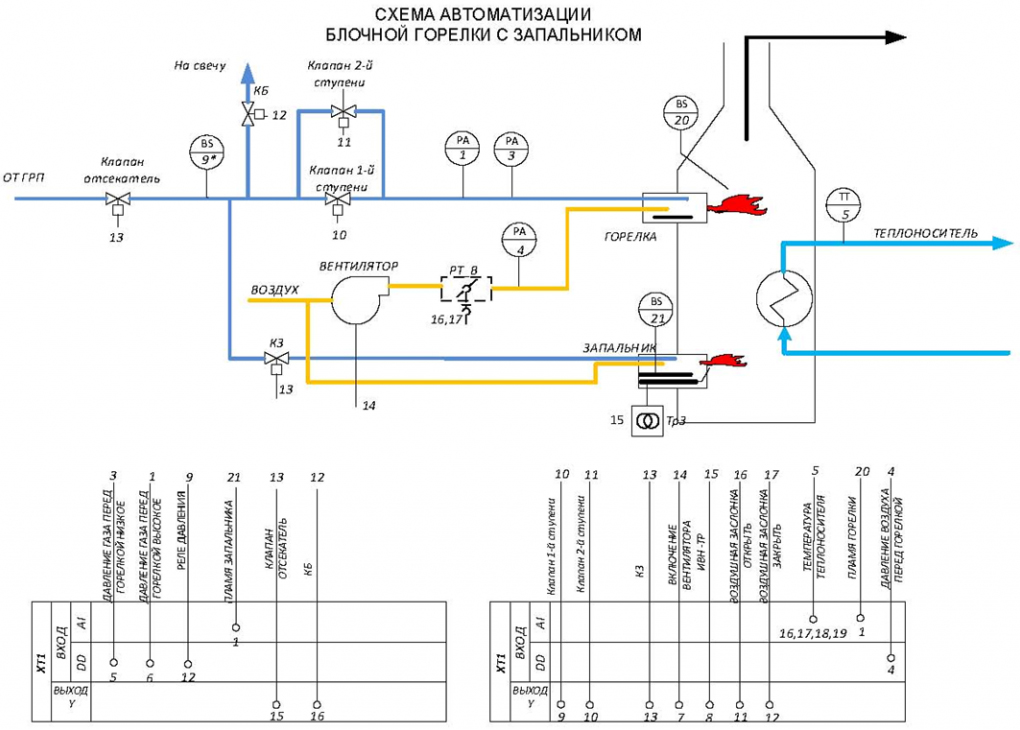

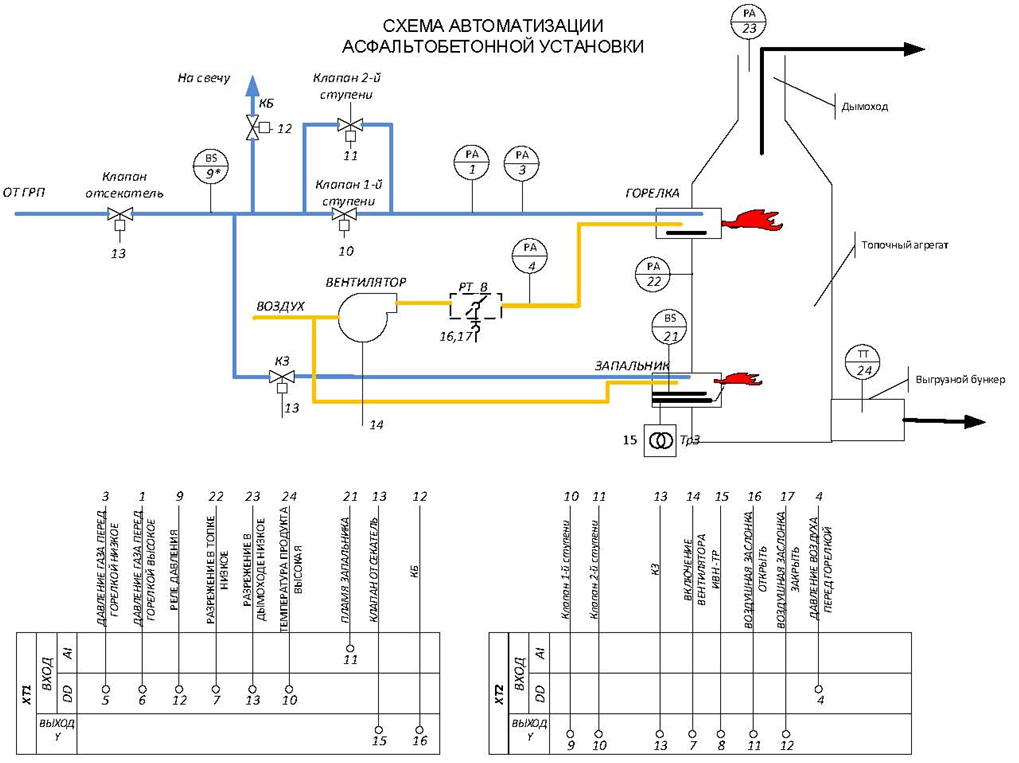

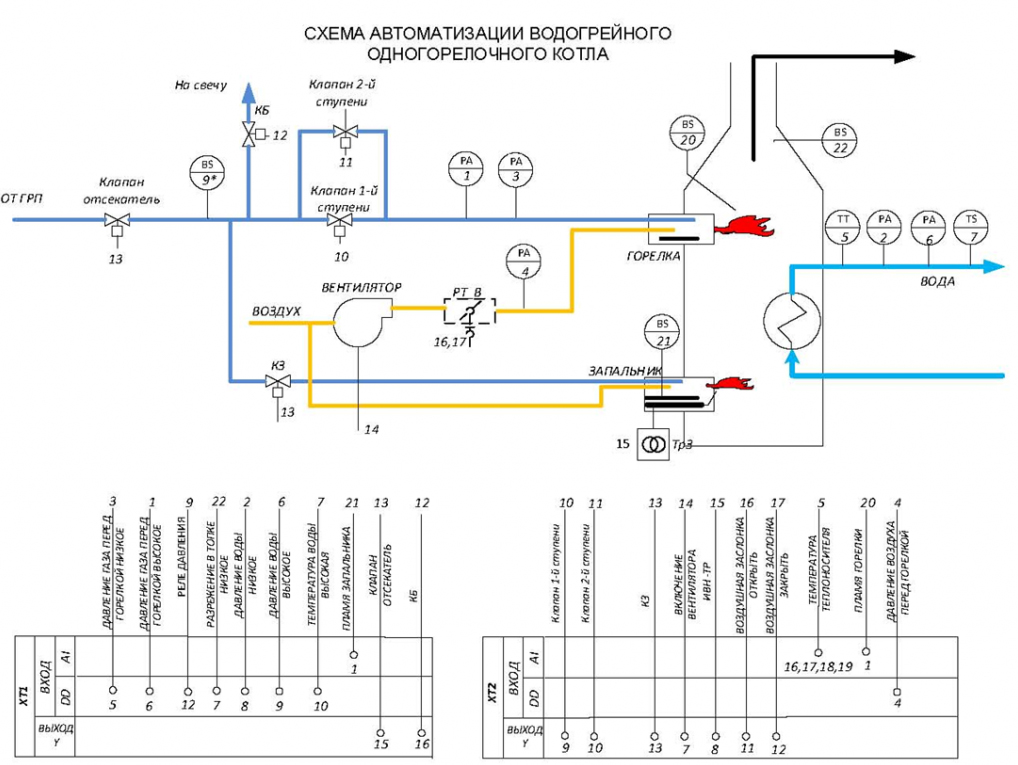

Схемы автоматизаци и применения:

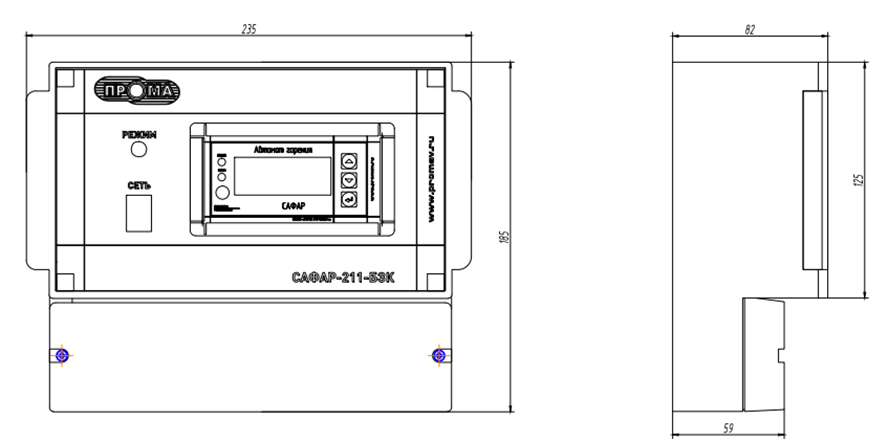

Габаритные и установочные размеры
