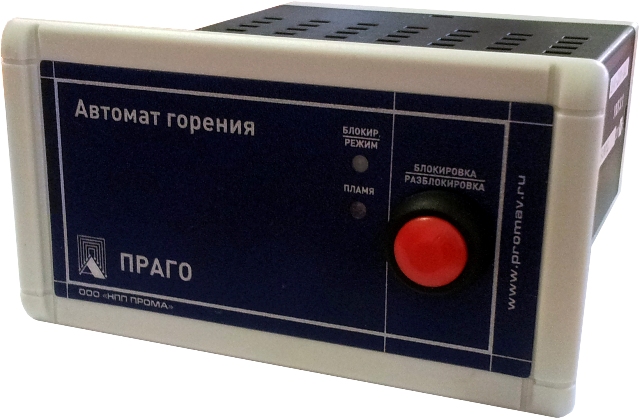

- ПРАГО-1ХХ - модификации автомата горения для атмосферных горелок
- ПРАГО-2ХХ - модификации автомата горения для горелок под наддувом
- ПРАГО-3ХХ - модификации автомата горения для жидкотопливных горелок
Функции:
- запуск и контроль газовых атмосферных горелок и горелок под наддувом;
- контроль наличия пламени ионизационным электродом или фотодатчиком;
- возможность работы с дополнительной запальной горелкой (опция);
- контроль давления газа MIN и MAX при помощи реле давления в течение запуска и в процессе работы;
- контроль давления воздуха при помощи реле давления воздуха в течение запуска и в процессе работы (модификации для горелок под наддувом);
- возможность дистанционного электрического повторного запуска;
- подключение внешней индикации блокировки;
- индикация текущего этапа розжига горелки или рабочего режима и причины блокировки автомата горения;
- хранение в энергонезависимой памяти причины последней блокировки;
- светодиодная индикация наличия пламени и блокировки на лицевой панели автомата горения;
- встроенная на лицевую панель кнопка для перезапуска и ручной блокировки;
- контроль сетевого напряжения;
- контроль постороннего света;
- контроль переключения контактов реле управления электромагнитными клапанами;
- возможность подключения еще одного ионизационного электрода для раздельного контроля пламени запальника и основной горелки (опция);
- модификация автомата горения с электропитанием 24 В постоянного тока.
|
Рабочее напряжение
|
~ 220В/50Гц или =24В
|
|
Потребляемая мощность электронного блока, без нагрузок, не более ВА
|
15
|
|
Максимальная нагрузка на клеммы: Трансформатор зажигания, А
|
1,5
|
|
Электродвигатель вентилятора, А
|
2,0
|
|
Электромагнитные клапаны, А
|
1,0
|
|
Сервопривод воздушной заслонки, А
|
1,0
|
|
Индикация неисправности, А
|
1,0
|
|
Степень защиты
|
IP40
|
|
Допустимая температура, 0С
|
от - 40 до +70
|
Исполнения:
|
Модель
|
Вентилятор
|
Запальник
|
Контроль Ргаза MIN и MAX
|
Контроль Рвозд
|
Контроль пламени горелки
|
Контроль постороннего света
|
Контроль напряжения
|
Контроль работы реле клапанов
|
|
ПРАГО-100
|
-
|
-
|
+
|
-
|
+
|
+
|
+
|
+
|
|
ПРАГО-102
|
-
|
-
|
+
|
-
|
+
|
+
|
+
|
+
|
|
ПРАГО-110
|
-
|
+
|
+
|
-
|
+
|
+
|
+
|
+
|
|
ПРАГО-200
|
+
|
|
+
|
+
|
+
|
+
|
+
|
+
|
|
ПРАГО-202
|
+
|
|
+
|
+
|
+
|
+
|
+
|
+
|
|
ПРАГО-210
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
|
ПРАГО-300
|
-
|
-
|
+
|
-
|
+
|
+
|
+
|
+
|
|
ПРАГО-302
|
-
|
-
|
+
|
-
|
+
|
+
|
+
|
+
|
|
ПРАГО-310
|
-
|
+
|
+
|
-
|
+
|
+
|
+
|
+
|
Исполнения:
- Н - настенное исполнение;
- Щ - щитовое исполнение
Декларация Низковольтка+ЭМС (0.7 Мб)
Скачать
Руководство по эксплуатации ПРАГО (3.4 Мб)
Скачать
Схема внешних подключений:
Габаритные и установочные размеры:
Диаграммы работы:
Автомат горения для двухступенчатой горелки под наддувом ПРАГО-2ХХ:
Автомат горения для двухступенчатой горелки под наддувом с дополнительной запальной горелкой ПРАГО-2ХХ:
