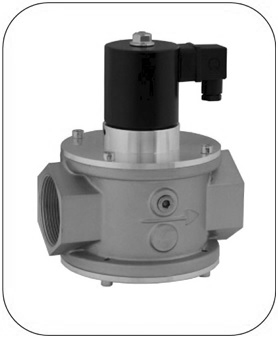

КМГ-25Р-400

Производитель: "Теплотехника" г. Переславль-Залесский

Описание:

Клапан КМГ-25Р-400 используется в системах газоснабжения, газогорелочных устройствах для управления потоком природного газа и воздуха в качестве запорно-регулирующего органа.

• Условный проход ДУ, (мм) 25;
• Диапазон давления рабочей среды, (МПа) 0-0,4;
• Исполнение /обесточенное положение - Нормально закрытое (НЗ);
• Присоединение муфтовое по ГОСТ 6527-80;
• Рабочее положение горизонтальное;
• С регулятором расхода.

12 470 ₽

шт

Отправить заказ

Наличие: Есть в наличии

Герметичность затвора по классу А ГОСТ 9544-93
Быстро открывающиеся и быстро закрывающиеся (время менее 1 сек.)
С патрубками для присоединения приборов и импульсных газопроводов ( G ’m") (по заказу)
Высокая степень надежности обусловлена применением электромагнитов со встроенными выпрямителями, деталей из цветных сплавов и нержавеющей стали, фторопластовыми направляющими скольжения.

Варианты исполнения:

Без индекса - Клапан газовый электромагнитный для применения в качестве запорного органа.

С индексом «Р» - Клапан газовый электромагнитный с ручным регулятором потока газа для применения в качестве запорно-регулирующего органа. Применение регулятора потока упрощает процесс пусконаладочных работ.

Основные технические характеристики:

Рабочая среда: природный газ по ГОСТ 5542-2014, воздух по ГОСТ 17433-80

Рабочее положение: на горизонтальном или вертикальном трубопроводе с отклонением +/— 15⁰

Категория размещения: У 3.1 от — ЗО^ОС до + 60⁰с(стандартно)

и диапазон рабочих температур: У2 от — 45⁰C до + 60⁰(по заказу)

Напряжение сети электропитания: 220 V +10% — 15% 50 Гц

Степень электрозащиты: IP 54

Время открытия и закрытия: менее 1 с.

Тип	Условный проход мм	Присоеди нение муфтовое	Рабочее давление KПa	Рабочая мощность ВА	Размеры, мм				Macca
Тип	Условный проход мм	Присоеди нение муфтовое	Рабочее давление KПa	Рабочая мощность ВА	А	В	С ширина	D	Macca
КМГ-15-100	15	G ^1/2”	0 — 100	28	135	114	70	70	2.1
КМГ- l5P-100	15	G ^1/2”	0— 100	28	170	114	70	70	2.4
КМГ-15-400	15	G ^1/2”	0 — 400	28	135	114	70	70	2.1
КМГ-20-50	20	G ^3/4”	0 — 50	28	190	140	80	115	2.8
КМГ-20Р-50	20	G ^3/4”	0 — 50	28	190	140	80	115	2.9
КМГ-20-100	20	G ^3/4”	0 — 100	28	190	140	80	115	2.8
КМГ-20Р-100	20	G ^3/4”	0 — 100	28	190	140	80	115	2.9
КМГ-20-400	20	G ^3/4”	0— 400	28	190	140	80	115	2.8
КМГ-20Р-400	20	G ^3/4”	0 — 400	28	190	140	80	115	2.9
КМГ-25-30	25	G 1”	0 — 30	28	190	140	80	115	2.8
КМГ—25Р—30	25	G 1”	0 — 30	28	190	140	80	115	2.9
КМГ-25-100	25	G 1”	0 — 100	28	190	140	80	115	2.8
КМГ-25Р-100	25	G 1”	0 — 100	28	190	140	80	115	2.9
КМГ-25-400	25	G 1”	0 — 400	28	190	140	80	115	2.8
КМГ-25Р-400	25	G 1”	0— 400	28	190	140	80	115	2.9
КМГ-50-10	50	G 2”	0 — 10	28	210	155	135	160	3.9
КМГ-50Р-10	50	G 2”	0 — 10	28	210	155	135	160	4.0
КМГ-50-100	50	G 2”	0 — 100	28	210	155	135	160	3.9
КМГ-50Р-100	50	G 2”	0— 100	28	210	155	135	160	4.0
КМГ-50-300	50	G 2”	0— 300	90/22*	260	205	135	160	4,8
КМГ-50Р-300	50	G 2”	0— 300	90/22*	260	205	135	160	5.0
КМГ-50-600	50	G 2”	0— 600	90/22*	260	235	135	160	5.2
