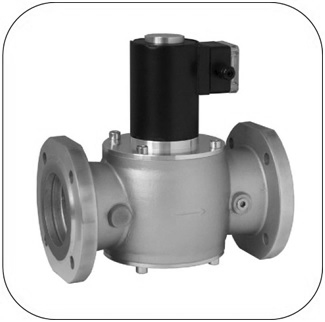

КМГ-100ФР-300

Производитель: "Теплотехника" г. Переславль-Залесский

Описание:

Клапан КМГ-100ФР-300 предназначен для использования в системах газоснабжения, газогорелочных устройствах для управления потоком природного газа и воздуха в качестве запорно-регулирующего органа.
• Условный проход ДУ, (мм) 100;
• Диапазон давления рабочей среды, (кПа) 0…300;
• Исполнение /обесточенное положение - Нормально закрытое (НЗ);
• Присоединение фланцевое по ГОСТ 12815-80;
• Рабочее положение горизонтальное;
• С регулятором расхода.

62 990 ₽

шт

Отправить заказ

Наличие: Есть в наличии

Герметичность затвора по классу А ГОСТ 9544-93
Быстро открывающиеся и быстро закрывающиеся (время менее 1 сек.)
С патрубками для присоединения приборов и импульсных газопроводов ( G 'm”) (ло заказу)
Высокая степень надежности обусловлена применением электромагнитов со встроенными выпрямителями , деталей из цветных сплавов и нержавеющей стали фторопластовыми направляющими скольжения.

Варианты исполнения:

Без индекса - Клапан газовый электромагнитный для применения в качестве запорного органа. С индексом «Р» - Клапан газовый электромагнитный с ручным регулятором потока газа для применения в качестве запорно-регулирующего органа. Применение регулятора потока упрощает процесс пусконаладочных работ.

Рабочая среда: природный газ по ГОСТ 5542-2014 , воздух по ГОСТ 17433-80

Рабочее положение DN40 - DN65: на горизонтальном или вертикальном трубопроводе с отклонением +/— 15⁰

Рабочее положение DN80 - DN100: на горизонтальном трубопроводе с отклонением +/— 15⁰

Категория размещения и диапазон рабочих температур: У 3.1 от — ЗО^ОС до + 60⁰C (стандартно)

У 2 от — 45⁰C до + 60⁰C (по заказу)

Напряжение сети электропитания: 220 V +10% — 15% 50 Гц

Степень электрозащиты: IP 54

Время открытия и закрытия: менее 1 с.

Тип	Условный проход мм	Рабочее давление KПa	Рабочая мощность ВА	Размеры, мм							Macca кг
Тип	Условный проход мм	Рабочее давление KПa	Рабочая мощность ВА	А	В	С	D	Е	F	G	Macca кг
КМГ-40Ф-10	40	0—10	28	205	145	100	205	130	100	14	5,2
КМГ-40ФР-10	40	0—10	28	205	145	100	205	130	100	14	5,3
КМГ-40Ф-100	40	0—100	28	205	145	100	205	130	100	14	5,2
КМГ-40ФР-100	40	0—100	28	205	145	100	205	130	100	14	5,3
КМГ-40Ф-З00	40	0—300	90/22*	240	180	100	205	130	100	14	6,1
КМГ-40ФР-З00	40	0—300	90/22*	240	180	100	205	130	100	14	6,2
КМГ-50Ф-10	50	0—10	28	210	145	140	205	140	110	14	5,4
КМГ-50ФР-10	50	0—10	28	210	145	140	205	140	110	14	5,5
КМГ-50Ф-100	50	0—100	28	210	145	140	205	140	110	14	5,4
КМГ-50ФР-100	50	0—100	28	210	145	140	205	140	110	14	5,5
КМГ-50Ф-З00	50	0—300	90/22*	245	180	140	205	140	110	14	6,3
КМГ-50ФР-З00	50	0—300	90/22*	245	180	140	205	140	110	14	6,4
КМГ-50Ф-б00	50	0—600	90/22*	245	180	140	205	140	110	14	6,4
КМГ-б5Ф-10	65	0—10	90/22*	265	190	160	250	160	130	14	8,4
КМГ-б5ФР-10	65	0—10	90/22*	265	190	160	250	160	130	14	8,7
КМГ-б5Ф-100	65	0—100	90/22*	265	190	160	250	160	130	14	8,5
КМГ-б5ФР-100	65	0—100	90/22*	265	190	160	250	160	130	14	8,8
КМГ-б5Ф-З00	65	0—300	90/22*	265	190	160	250	160	130	14	8,6
КМГ-б5ФР-З00	65	0—300	90/22*	265	190	160	250	160	130	14	8,9
КМГ-б5Ф-б00	65	0—600	120/30*	295	220	160	250	160	130	14	12,3
КМГ-80Ф-10	80	0—10	120/30*	335	245	185	320	185	150	18	16,8
КМГ-80ФР-10	80	0—10	120/30*	335	245	185	320	185	150	18	17
КМГ—80Ф—100	80	0—100	120/30*	335	245	185	320	185	150	18	17
КМГ-80ФР-100	80	0—100	120/30*	335	245	185	320	185	150	18	17,2
КМГ-80Ф-З00	80	0—300	120/30*	335	245	185	320	185	150	18	17,1
КМГ-80ФР-З00	80	0—300	120/30*	335	245	185	320	185	150	18	17,3
КМГ-80Ф-б00	80	0—600	180/45*	355	265	185	320	185	150	18	24,7
КМГ- l00Ф-10	100	0—10	120/30*	345	245	205	320	205	170	18	17
КМГ-100ФР-10	100	0—10	120/30*	345	245	205	320	205	170	18	17,2
КМГ-100Ф-100	100	0—100	120/30*	345	245	205	320	205	170	18	17,4
КМГ-100ФР-100	100	0—100	120/30*	345	245	205	320	205	170	18	17,6
КМГ- l00Ф-З00	100	0—300	120/30*	345	245	205	320	205	170	18	17,3
КМГ-1ООФР-З00	100	0—300	120/30*	345	245	205	320	205	170	18	17,5
КМГ- l00Ф-600	100	0—600	180/45*	365	265	205	320	205	170	18	25,3

* - В пусковом режиме / в режиме удержания (катушки в энергосберегающем исполнении)
