Модификации:
| Описание модификации |
Обозначение при заказе |
| Термопреобразователи сопротивления ТСП-101 |

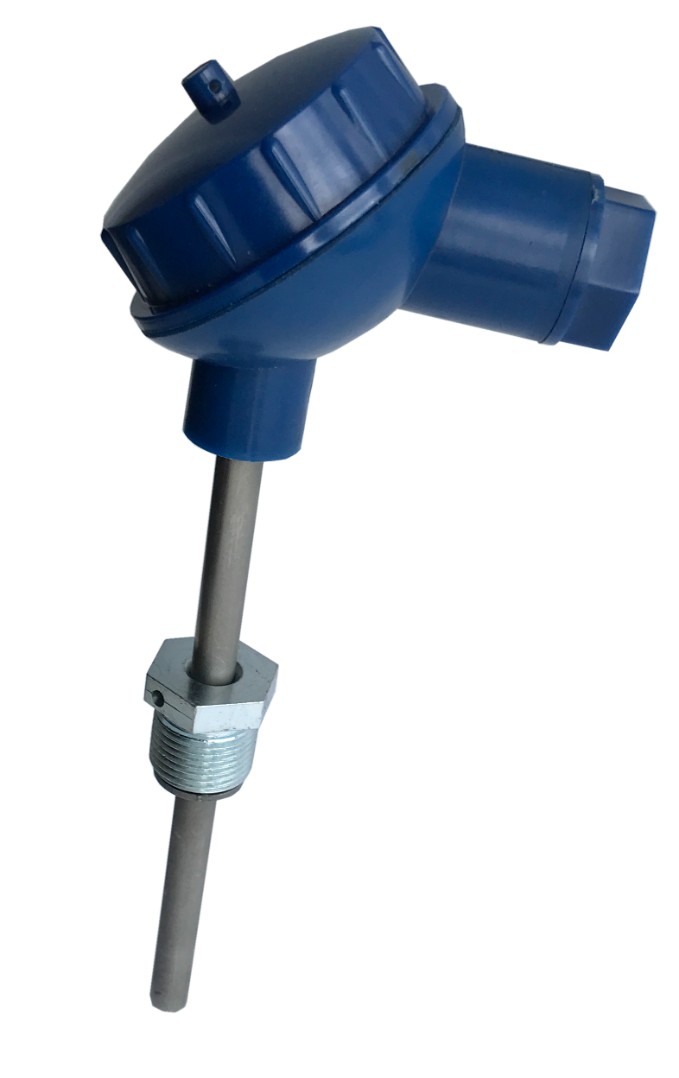

Термопреобразователь ТСП-101 |
| Термопреобразователи сопротивления ТСП-101 с металлической головкой (до +400С) |
Термопреобразователь ТСП-101 |
| Термопреобразователи сопротивления ТСП-102 |
Термопреобразователь ТСП-102 |
| Термопреобразователи сопротивления ТСП-103 |
Термопреобразователь ТСП-103 |
Характеристики:
| Тип чувствительного элемента |
Платиновый (Pt) |
| Номинальная статическая характеристика (НСХ) |
Pt 100, Pt 500, Pt 1000 |
| Температурный коэффициент α, °С-1 |
0,00385 |
Максимальный измерительный ток, мА, при сопротивлении:
100 Ом
500 Ом
1000 Ом |
1,0
0,7
0,3 |
| Класс допуска по ГОСТ 6651-2009 |
AA, А или В |
Допуск по ГОСТ 6651-2009, °С :
- для АА
- для А
- для В |
± (0,1 + 0,0017 |t|)
± (0,15 + 0,002 |t|)
± (0,3 + 0,005 |t|) |
| Предел допускаемой относительной погрешности измерения разности температур Δt в диапазоне от Δt min до 150 ºС (только для модели ТСП-К) |
± (0,25 + 1,5Δtmin/ Δt)
± (0,5 + 3Δtmin/ Δt) |
Рабочий диапазон измеряемых температур, ºС:
— для ТСП-101
— для ТСП-102
— для ТСП-103
— для ТСП-К |
от -50 до +200
от -50 до +400
от -50 до +50
от -50 до +150
от 0 до +160 |
Минимальная измеряемая разность температуры для
модели ТСП-К, Δt min. ,ºС |
3 |
| Электрическое сопротивление изоляции при температуре (25±10)°С и относительной влажности (45- 80)%, МОм, не менее |
100 |
| Ток утечки, мА, не более |
5 |
| Время термической реакции, не более, с |
60 |
| Схема соединения чувствительного элемента |
2-х проводная, 4-х проводная |
| Степень защиты |
IP65 или IP54 |
| Рабочее давление, МПа, не более |
0,01 или 1,6 |
| Средний срок службы лет, не менее |
10 |
| Длина монтажной части, L, не более, м |
60,70, 80, 100, 120, 160, 250 |
Габаритные размеры коммутационной головки, не более, мм:
модель ТСП-102, ТСП-103
модели ТСП и ТСП-К-101 с монтажной гайкой
модели ТСП и ТСП-К-101 без монтажной гайки |
85х60х36
80х58х125
80х58х64 |
| Масса, кг, не более |
0,6 |
Условия эксплуатации:
— температура окружающего воздуха, ºС
— относительная влажность окружающего воздуха, при 35 ºС и ниже |
от -50 до +70
80 % |
| Межповерочный интервал, лет |
4 |
Типы исполнения ТСП и ТСП-К:
| Условное обозначение НСХ ЧЭ |
Диапазон измерений, ºС |
| Термопреобразователи сопротивления по ГОСТ 6651-2009 |
| ТСП-101 |
ТСП-К |
ТСП-102 |
ТСП-103 |
| Pt 100 (α=0,00385 °С-1 ) |
от -50 до 200 |
от -50 до 400 |
от 0 до 160 |
от -50 до 50 |
от -50 до 150 |
| Pt 500 (α=0,00385 °С-1 ) |
от -50 до 200 |
от -50 до 400 |
от 0 до 160 |
от -50 до 50 |
от -50 до 150 |
| Pt 1000 (α=0,00385 °С-1 ) |
от -50 до 200 |
от -50 до 400 |
от 0 до 160 |
от -50 до 50 |
от -50 до 150 |
ТСП и ТСП-К - Описание типа (1.1 Мб)
Скачать
Руководство по эксплуатации ТСП, ТСП-К (1.6 Мб)
Скачать
ТСП, ТСП-К Свидетельство (2.8 Мб)
Скачать
Габаритные и установочные размеры:
Термометр ПРОМА-ТСП-101П
Термометр ПРОМА-ТСП-101-М10х1
Термометр ПРОМА-ТСП-102, 103
Термометр ПРОМА-ТСП-101-М20х1,5
Термометр ПРОМА-ТСП-101
