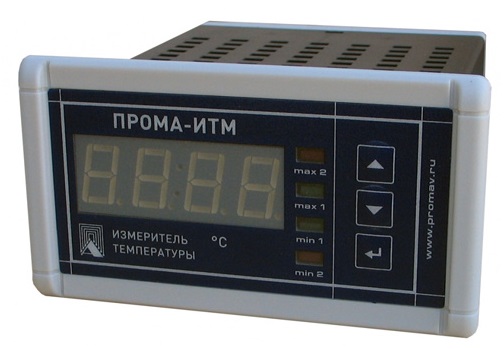

Основные технические характеристики
Пределы допускаемой основной погрешности: Индикации, сигнализации и преобразования в выходной сигнал, не более, % -при использовании термопреобразователя сопротивления -при использовании термоэлектрического преобразователя, включая погрешность холодного спая |
±0,5 ±1
|
| Предельные значения выходного сигнала постоянного тока, мА |
4 и 20 |
| Нагрузочное сопротивление для токового выхода (4-20)мА, Ом. |
1 – 500 |
| Дискретность задания уставок, °С |
1 |
| Степень защиты корпуса измерителя по ГОСТ 14254-96 |
IР40 |
| Сопротивление изоляции, МОм |
20 |
Напряжение питания, В (кроме ПРОМА-ИТМ-Р) частота, Гц или источник постоянного тока, В |
187 - 242 50 ± 1 24 ± 2,4 |
Потребляемая мощность, не более: от сети 220В, 50Гц, В·А от источника =24В, Вт |
2 2 |
Тип и габариты корпуса, мм: Исполнение «Щ» (щитовой) Исполнение «Н» (настенный) Исполнение «Р» (установка на трубу ) |
115х130х45 160х160х50 100х70х180 |
| Диаметр погружаемой части чувствительного элемента, мм |
8 |
| Длина погружаемой части L (только для исполнения «Р») |
60, 80, 100, 120 ,160 |
| Масса, кг, не более |
1,2 |
| Межповерочный интервал |
3 г. |
Типы первичных преобразователей и диапазоны температур
№ диапазона |
Диапазон измерений, ºС |
Тип первичного преобразователя, номинальная стат. характеристика |
| 01 |
-50 - + 50 |
ТСМ50 W100 = 1,426 |
| 02 |
-50 - + 100 |
| 03 |
-50 - + 150 |
| 04 |
0 - + 150 |
| 05 |
0 - + 200 |
| 06 |
-50 - + 50 |
ТСМ50 W100 = 1,428 |
| 07 |
-50 - + 100 |
| 08 |
-50 - + 150 |
| 09 |
0 - + 150 |
| 10 |
0 - + 200 |
| 11 |
-50 - + 50 |
ТСМ100 W100 = 1,426 |
| 12 |
-50 - + 100 |
| 13 |
-50 - + 150 |
| 14 |
-0 - + 150 |
| 15 |
0 - + 200 |
| 16 |
-50 - + 50 |
ТСМ100 W100 = 1,428 |
| 17 |
-50 - + 100 |
| 18 |
-50 - + 150 |
№ диапазона |
Диапазон измерений, ºС |
Тип первичного преобразователя, номинальная стат. характеристика |
| 19 |
0 - + 150 |
ТСМ100 W100 = 1,428 |
| 20 |
0 - + 200 |
| 21 |
0 - + 300 |
ТСП50 W100 = 1,3850 |
| 22 |
0 - + 400 |
| 23 |
0 - + 600 |
| 24 |
0 - + 300 |
ТСП50 W100 = 1,3910 |
| 25 |
0 - + 400 |
| 26 |
0 - + 600 |
| 27 |
0 - + 300 |
ТСП100 W100 = 1,3850 |
| 28 |
0 - + 400 |
| 29 |
0 - + 300 |
ТСП100 W100 = 1,3910 |
| 30 |
0 - + 400 |
| 31 |
0 - + 600 |
Термопара XK (L) только для ПРОМА-ИТМ |
| 32 |
0 - + 800 |
| 33 |
100 - + 500 |
| 34 |
200 - + 600 |
| 35 |
0 - + 800 |
Термопара XA (K) только для ПРОМА-ИТМ |
Руководство по эксплуатации ПРОМА-ИТМ (1.9 Мб)
Скачать
Свидетельство об утверждении типа (2.9 Мб)
Скачать

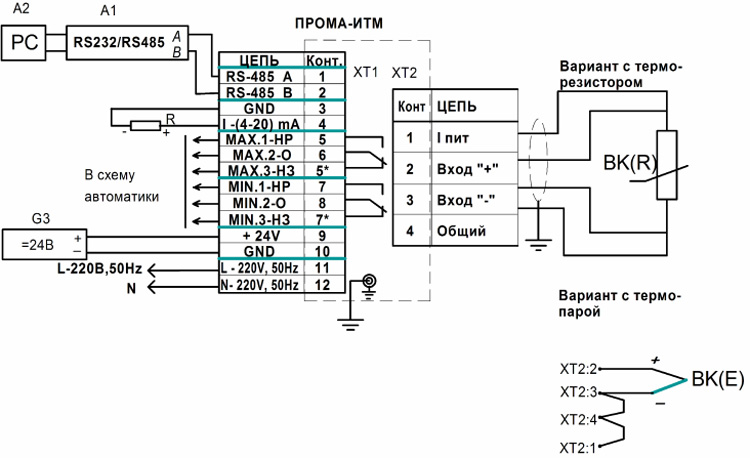

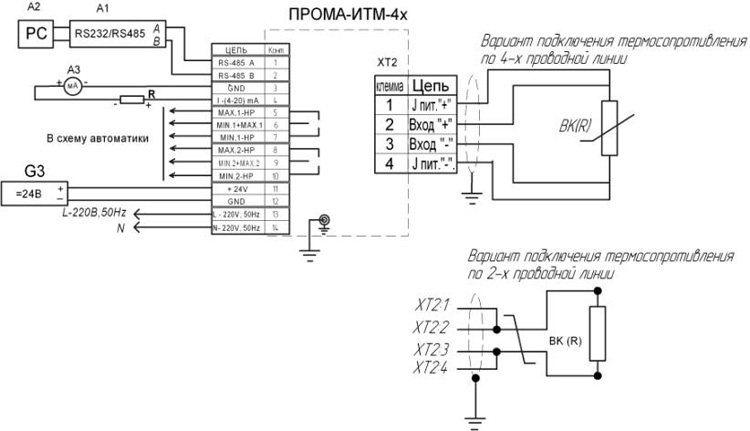

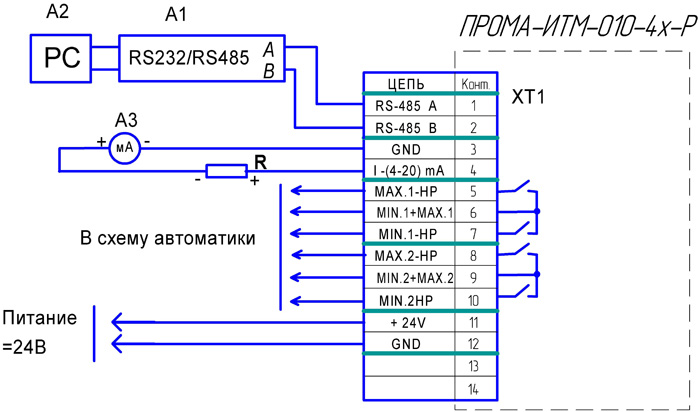

Схема внешних подключений:



BK(E) – термопара , подключать компенсационными проводами.
BK(R) – термометр сопротивления , подключать медными проводами с сечением от 0,5 до 1,5 мм².
R – нагрузка токового выхода (суммарная – не более 500 Ом).
А1 – преобразователь интерфейса RS-232 / RS-485 c гальванической развязкой типа ADAM-4520.
А2 – ПЭВМ РС с программным обеспечением для SCADA системы.
G3 – источники постоянного тока 24В с допустимым током 0,2А на один прибор.

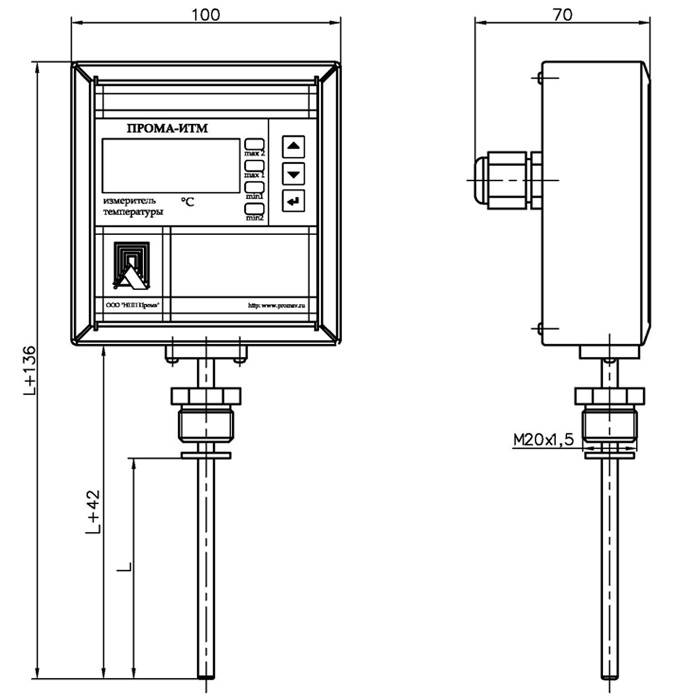

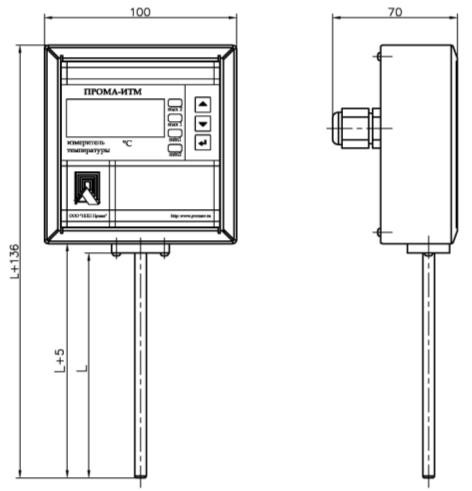

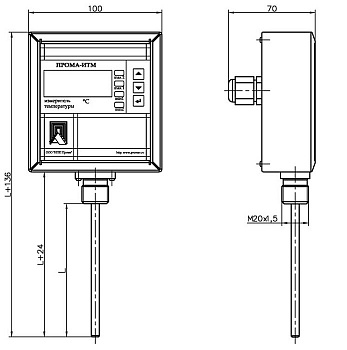

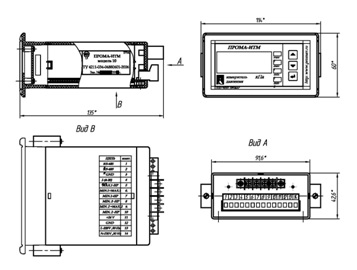

Габаритные и установочные размеры:
Исполнение 01

Исполнение 02

Исполнение 03
